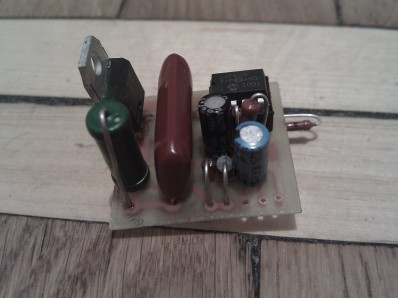

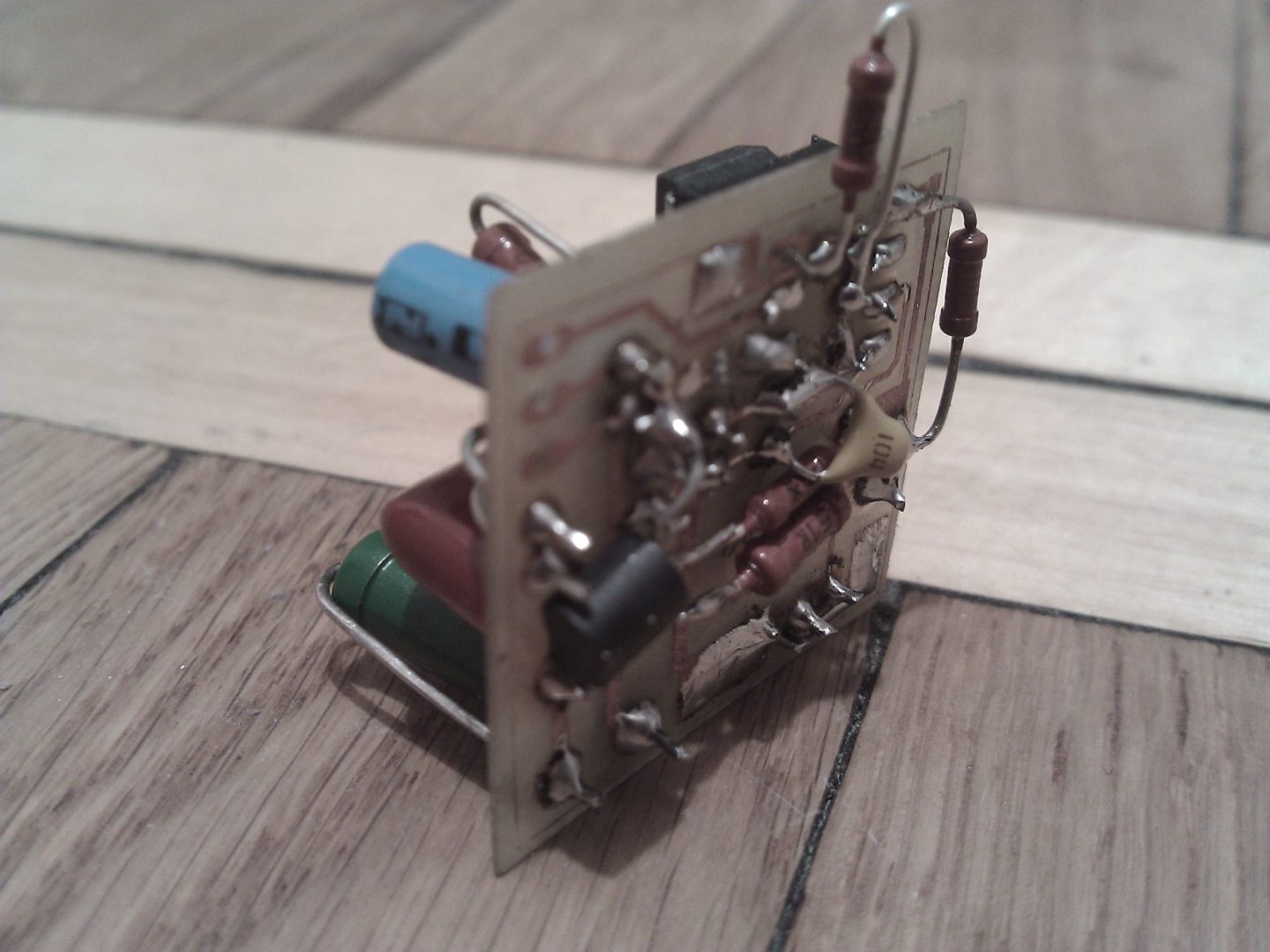

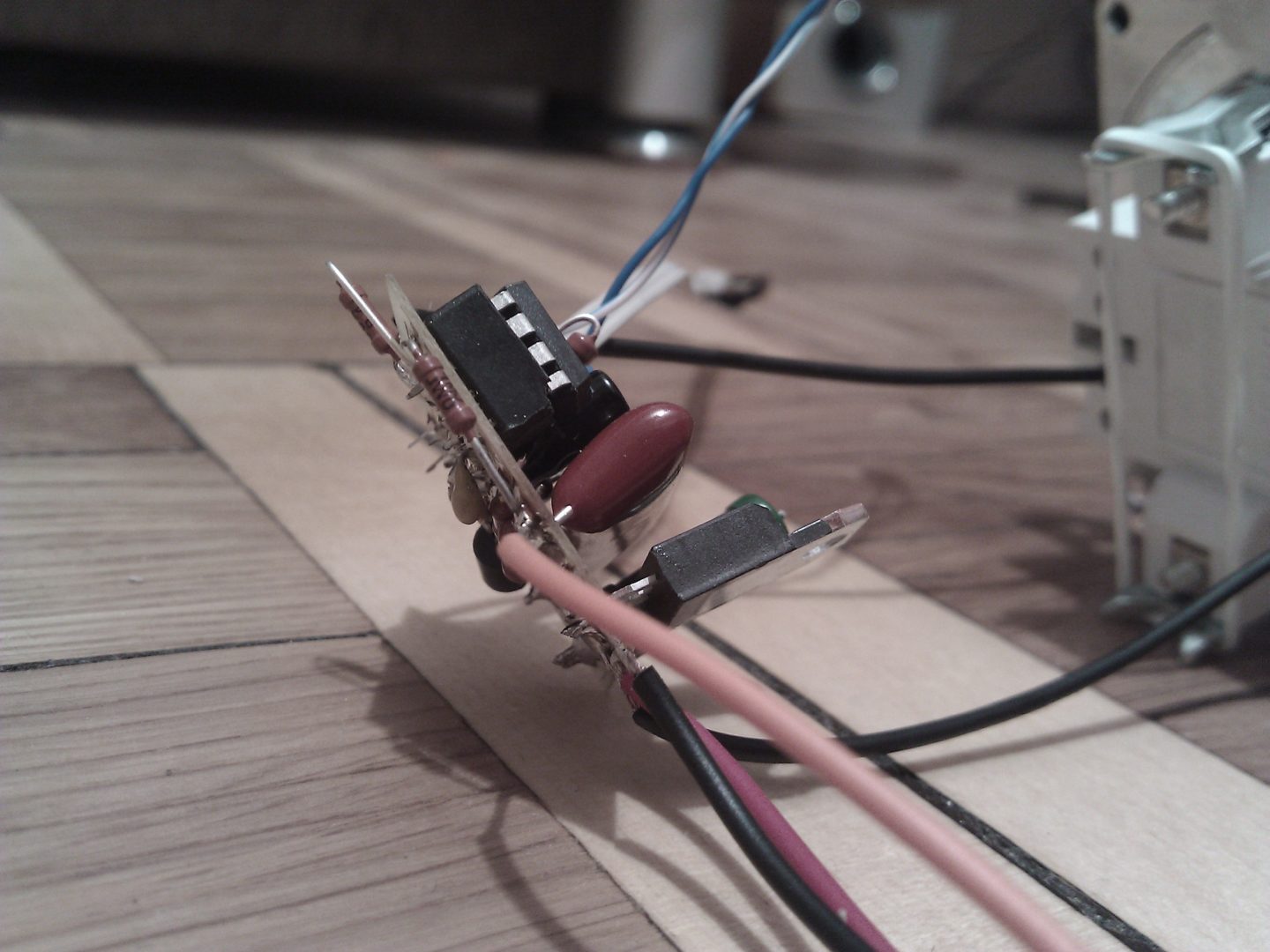

- Один из любимых проектов. Это устройство позволяет управлять светом с любого бытового пульта ДУ.
- Для дома то что нужно) Не знаю как раньше без этого жил…
- На видео – первая версия 2010 года
Функции:
- Плавно включается свет
- Плавно отключается свет
- Настройка под любой ИК пульт
- Регулировка яркости в 10 уровнях
- Предыдущий режим уровня запоминается при следующем включении
- Таймер автовыключения 2 мин.
- ON / OFF контроль с кнопки.
Выбор кнопок на пульте:

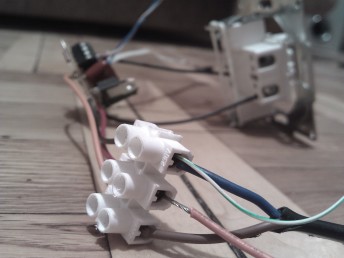

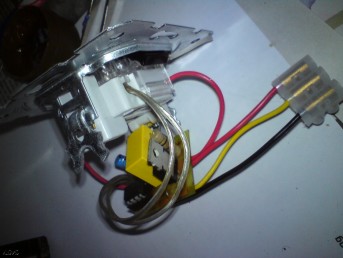

После подключения Вам необходимо запрограммировать кнопки пульта дистанционного управления.
1. Держите кнопку (выключатель) в течение 11 секунд, чтобы устройство ввело режим программирования. После светодиод начнет быстро мигать, и свет загорится на 30%.
Теперь в течении 11 секунд нажимайте нужные кнопки:
- ON / UP (+)
- DOWN (-)
- SLEEP (Режим сна)
- OFF (Выкл.)
- После этого дождитесь пока LED перестанет мигать.
Если Вас не устраивает Ваш выбор кнопок пульта, можно повторить процедуру программирования.
Таймер сна:
Таймер будет активирован при нажатии на кнопку (выключатель) на 2 сек, или нажав соответствующую кнопку на пульте дистанционного управления.
Отключение таймера осуществляется так же, как и активация.
Есть возможность увеличить / уменьшить уровень яркости, когда таймер отключения активирован.
При нажатии на кнопку SLEEP – яркость установится на 60%.
Файлы:
Скачать схемы и плату
шикарный проект)
а есть ли возможность приобрести данное устройство? (Киев)
вполне, но не раньше чем через месяц) сейчас слишком плотный график)
И какая ожидаемая стоимость?
детали примерно 250 грн.
Пожалуйста, дайте пароль на архив ir_dimmer_v1.1.rar.
Пароль: ASyS
ссылка не работает. можно как нибудь скачать схемы?
поправлю на днях)
а у вас есть програма микроконтроллеру?
да, выложена же)
а как насчет типов ламп? Лед или экономка будет работать с этим устройством?
Экономка не будет, а вот ЛЕД под вопросом. Читал что некоторые можно, зависит от схемы питания.
Здравствуйте. Думаю, лучше вход в режим програмирования сделать секунды 4-5. И можна уменьшить плату, если поставить СМД компоненты. Там ведь, по сути дела, кроме симистора нагрузку большую ничего не несет. Не разработали случайно платку под смд?)
