Краткое описание:

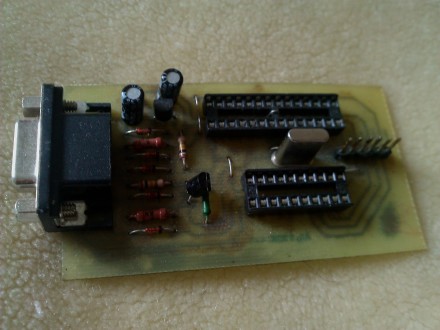

- Самый простой вариант программатора для популярных Atmega8 и Attiny2313.
- Работает только в Pony Prog.
- К разъему можно подключать и другие МК Atmel, при правильной дополнительной распиновке (Tiny13, Tiny26, Tiny46 и прочие), на плате специально для этого есть панелька.
- Скачать плату (Sprint Layout) – пароль: ASyS
Работает от COM порта, дополнительное питание не нужно.

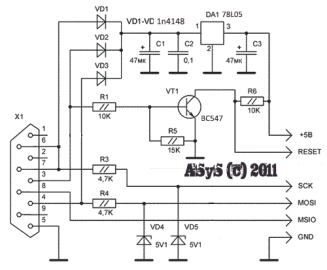

Собрал данное устройство ATmega8 определяется и шьется без проблем а ATmega48 программатор выдает за ошибку или неисправность программатора. Кварц на 6.5MHz остальное как на схеме. В чем проблема!! Halp !!!
проверьте распиновку, 88 не пробовал прошивать
Распиновка у ATmega48 такая-же, как и у ATmega8
может не хватать питания или фьюзами выключен встроенный кварц (если не припаяли внешний)
я один не могу на схеме найти R2??
и перезайлейте файл плиз
