Всем доброй ночи)
Давно уже ничего не писал, и вот наконец-то появилась свободная минутка, для того, чтобы поделится с Вами очередной наработкой=))
- Сегодня мы будем учится получать довольно высокое напряжение в домашних условиях.
- Начнем, примерно, с 10 000В.
- При этом наше устройство будет максимально безопасным – от него может прилично обжечь, но убить искрой этот флайбек Вас врят ли сумеет!
- Но, если Вы прикоснетесь к искре пальцем или же железным предметом – то несмотря на то, что высокочастотное напряжение идет по поверхности кожи – МАЛО НЕ ПОКАЖЕТСЯ!
- А еще это устройство будет простым – и Вы его соберете с “0”, за, максимум, пару часов)
- Автор не несет отвественности за возможные последствия любых экспериментов.
А зачем нам это? Что же мы получим:
- Можем просто полюбоваться высоковольтными разрядами на 3-4 см. А если у Вас есть реактивы (да хотя бы обычная соль), можно покрасить нашу искру в другой цвет)
- Сделать лестницу Иакова
- Расплавить иголку или тонкий гвоздь)
- Зажечь люминисцентную лампу (любого типа) просто держа ее в руке) И никуда не подключая проводами! Магия=)
- И, конечно же, сделать плазменный шарик из обычной лампочки на 220В.
Лучше один раз увидеть:
Кстати видео полностью отснято на HTC Mozart, вот Вам общее представление о качестве съемки видео смартфонами среднего класса.
А теперь за работу. Нам понадобятся:
- Строчный трансформатор из советского (!) телевизора (любой, у которого есть доступ к катушке – ТВС90, ТВС-110…). Можно купить за 5-10 грн. на радиорынке)
- Толстый эмалированный медный провод (1 метр длинной, 1-2 мм толщиной), можно смотать с трансформатора от того же советского телевизора или купить на РР. Еще, как вариант – провод для внутренней проводки по квартире (но именно медный)
- Изолента – для того чтобы закрепить нашу катушку.
- Лак цапон – если вдруг будет пробой внутри строчника, можно залить его лаком. У меня такое произошло когда оставил всего 4 витка 2 мм. провода. Насыщение, нагрев и пробой. После заливки и просушки работает, как до пробоя)
- Макетная плата (2х4мм или больше)
- Радиатор для транзистора (лучше с кулером, размер можно подсмотреть на видео). А если поставить транзистор без радиатора – перегрев за 5 сек. и взрыв.
- Детали согласно схеме (ниже). Транзисторы можно брать и другие (IRF820, IRF710, IRF260 и т.п.), но результат (длина искры, цвет, толщина) будет отличаться.
- Блок питания на 12-15 вольт 5А+ (отлично подходит БП от ПК на 300+ Вт).
Сборка:
Дорабатываем строчник:
Собраем по схеме:
Учтите что:
Прикрепите радиатор:
- Осталось спаять провода БП (желтый +12, черный – земля), схему и сам строчник.
- Ну что, проверили?! Включаем))
“Плазменная” галогенка:

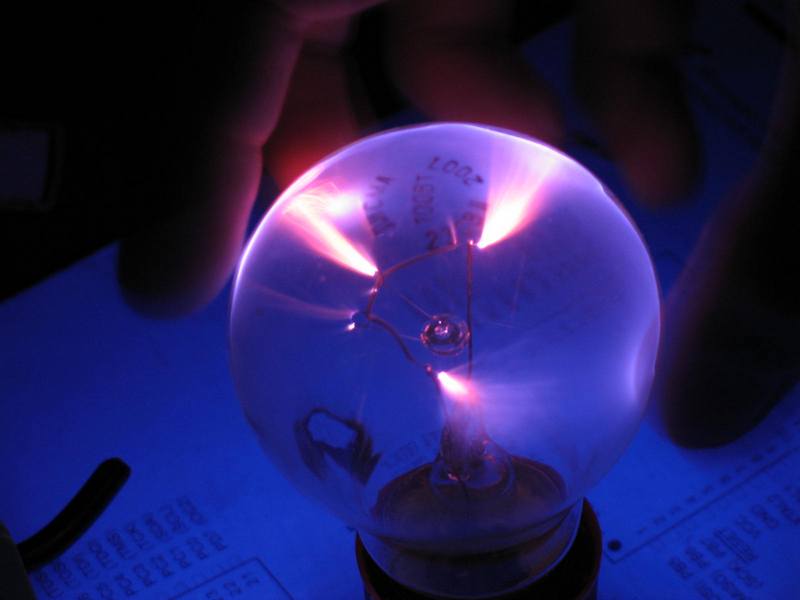

“Плазменная” лампа накаливания:
Лестница Иакова:
Нюансы по сборке:
- От толщины провода первичной обмотки зависит МАКСИМАЛЬНЫЙ ТОК и, соответственно, ТОЛЩИНА искры.
- От количества витков зависит КОЕФФИЦИЕНТ ТРАНСФОРМАЦИИ, и, как следствие, НАПРЯЖЕНИЕ на выходе и ДЛИНА искры.
- При очень низком их количестве (1-3 витка) – возрастает ТОК, и, соответственно, НАГРЕВ. Минимально можно использовать 4 витка, оптимально 5-8.
- При слишком низкой частоте (меньше 20кГц) – может вообще ничего не работать. А если и будет – перегрев, скорее всего спалит транзистор (за несколько минут, при радиаторе, как на видео).
- При слишком высокой частоте (90+ кГц) – возможен резонанс (если попасть) и пробой строчника.
- Оптимальная частота подбирается экспериментально (но, у меня на практике 40<кГц<90), на конкретном ТВС90 – около 70 кГц.
При правильном количестве витков, толщине провода первички, выставленной частоте – длина искры 3-4 см, нагрев не более 55 С – может работать часами.
Спасибо за то что интересно пишите! Прочитал с удовольствием! Буду теперь посещать ваш сайт чаше, так как закинул его в закладки.
Спасибо за схемку! Для новичков самое то ))
А что если к выходу вот этой вот схемки подключить УН-9/27? Не сгорит?
все будет ок)
собрал но неработает . питание твк110лм и диодный мост . остальное по схеме .
возможно мало первички или намотана неправильно. генерация есть на входе?
На строчнмке намотано 6 витков проводом 1,5 мм . А как проверить есть ли генерация ? Осцилографа нет .
Витков может быть и больше, до 12-15, от этого зависти длина дуги. У меня при 5 – генерация срывается. При 6 самая длинная дуга + стабильная генерация.
А проверить можно по звуку.
можно ли просто подключить питание к строчнику без всякой схемы будет ити духа,и вопрос что ето за схема к строчнику и что она ему дает
без генератора не будет работать. вообще!
а если конденсатор на 15 нф 50в пойдёт?
должен
как подключит. питание от компьютерного блока питания? какие провода надо брать? (21pin 300w)
желтый – +12
черный – GND
для запуска БП нужно закоротить зеленый на черный.
можно ли просто подключть умножитель к петанию бес схемы? будет ли он работать?
умножитель работать просто так не будет, на входе то 12 вольт.
и нужно ли замыкать зелёный и чёрный провода на вилке материнки?
а как подключать питание к строчнику он у меня из новых
c импортными может не выйти, у них умножитель встроенный.)
но попробовать стоит) ищи распиновку конкретного строчника, по наклейке, которая на нем.
ок попробую
ты когда нибуть пробивал потключать к строчнику гинератор маркса
нет, но должно работать!
а если сторочник твс-110 то как его подключть и конденсаторы 10нф сколько вольт?
конденсаторы на 15+ вольт, т.е. любая керамика.
а если строчник твс-90пц11 то как его подключить и конденсаторы 10нф сколько вольт?
перемотать первичку как у меня на фото. (5-12 витков медного провода 1 мм., подбирается экспериментально по длине искры, лучше начать с 10)
можно ли подключить питание к строчнику без схемы будет ли он работать и вопрос что ето за схема которую ты подключал к строчнику и что она дает
работать не будет, строчнику нужен генератор (схема), на постоянке ни один трансформатор не будет работать.
народ если можете скинте схему простого но убойного електрошока
народ у меня твс-110 он тоже будет работать если ево подключить???
будет!
трансформатор тот что стоит в телеку первый он большой у него первая обмотка толстая медная проволка она подойдет
да, вполне!
к тебе хочет добавится тип Виктор Станиславчук ето я добавь пожалуста
а все спасибо ты же меня добавил
Скажите сколько ампер потребляет схема ? Можно ли заменить резисторы на переменные для регулировки частоты ?
До 15 ампер, переменные – можно, только есть нюанс что при регулировке может пробить строчник или транзистор.
Доброе время суток.
Подскажите, куда подключить второй вывод вторички, на фотке красный кабель, выходящий из под строчника. Есть в наличии ТВС -110ПЦ15 и ТВС -110ПЦ16, только вот проводов много с катушки выходит. Один провод отличается изоляцией, и с показанного вывода вторички, мультитестер в режиме прозвона показывает значения, другие выводы не показывают. Тот ли это вывод?
И еще вопрос, куда подключать заземление? С первой ножки микросхемы, с двух конденсаторов, с минусового полюса источника питания и с транзистора указаны символы заземления, выводы с них спаял, как быть дальше?
Спасибо.
Все сделал, сам разобрался, спасибо большое.
Разряд всего около 1см, при увеличении расстояния прерывается, самостоятельно формируется при расстоянии менее 4мм.
Как можно увеличить длину разряда?
Обмотка делалась лакированным проводом толщиной 1-1,5мм
Количество витков 13…
Сместить частоту генератора (ищите ДШ на 555)
этот генератор подходит для ТДКС?
пробуйте, у меня не заработал)
Здравствуйте, а возможно ли нижний контакт вторички замкнуть куда-то в схему так, чтоб получился только один вывод? Униполярный, так сказать…?
Можно его оставить в воздухе) будет тоже работать, правда послабее!
Откуда идёт красный провод?
Можно ли подать напряжение 20 вольт?
а можно заменить irfz44n на irf740?
