Что это?

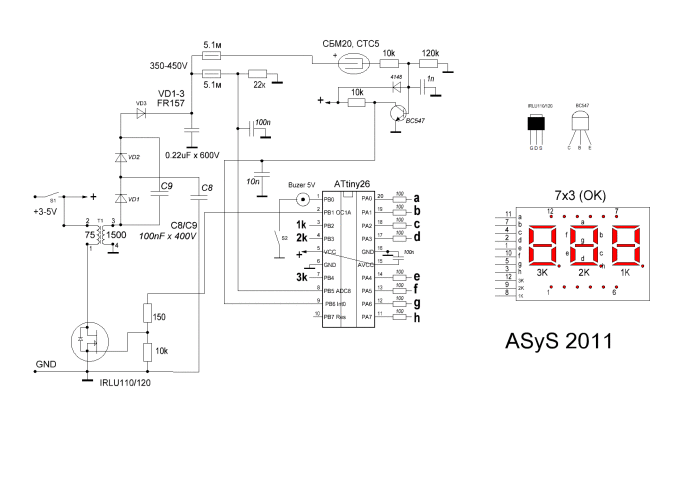

Простой бытовой дозиметр из подручных материалов))
Особенности:
- Измерение фона 4 – 1000 (или 100000 в v4, v5) мкР/ч. Норма до 30 мкР/ч, а в Киеве обычно около 15-20.
- Время измерения фона – 46 (или 23 в v4 и не более 5 в v5) сек.
- Питание от 3х ААА.
- Время работы от одного комплекта не менее 30 (или 70 в v4, v5) ч.

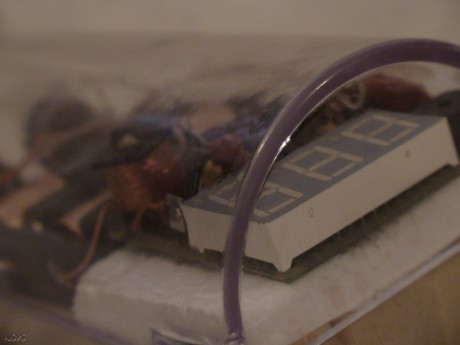

- Нестандартный корпус.
- Звуковые оповещения.
Прошивка (v1, Algorithm Builder):
- Цикл измерения фона 46 сек.
- Из двух последних измерений также показывается среднее.
- Стабилизация высоковольтной части 400В. Благодаря этому мой экземпляр работает вплоть до 2.27В.
- При превышении порога в 1000 мкР, пишет “bad”. Еще бы=))
- При разряженой батарее пишет “bat”.
Прошивка (v2):
- Относительно v1
- * Повтор функционала прошлой, только на CAVR.
Прошивка (v3):
- Относительно v2
- + Максимальное значение за все время записывается в ЕЕ.
- + Индикация уровня заряда батарей.
- * При превышении порога в 1000 мкР, пишет “HELP”
- * При низком напряжении пишет “bat” и пищит.
- * При повышенном выключает генератор.
- * Диагностика с помощью бузера – зависит от того, что происходит.
Прошивка (v4):
- Относительно v3
- + Функция дозиметра:
- Меряет постоянно с выключеным экраном (эконом энергии), и выводит показания каждые 15 мин.
- Каждые 15 сек. мигает точка – это значит что прибор работает.
- Если намеряли более 100 мР – “Неlp” и заново.
- *Радиометр:
- * Измерение теперь за 23 сек, вместо 46, их два, и они идут в параллель.
- * Верхний порог измерений 100 мР. Если фон более 999 мкP, то дигиты сдвигаются (1.0).
- – Убрал Dos_max
- – Help при 100 мР.
Прошивка (v5):
- Относительно v4
- Дозиметр:
- * Результаты теперь в мкР.
- Радиометр:
- * Обновление показаний теперь 1 секунда! Мерять и показывать начинает сразу. Но лучше подождать секунд 10)
- * Оптимизация кода.
ПРИМЕЧАНИЕ: Размер кода в v5.3 – 98.8%.Так что дальше уже некуда. В принципе можно взять Tiny461/861, там флеш побольше. Написал базовые (v2) прошивки и для них. При желании все быстро можно портировать.))
Удачи=)
можна прошивочку дозиметра зарание спасибо
v3
Здравствуйте! Понадобился дозиметр простенький, а доступнее по компонентам, чем у Вас не нашел. а прошивки V4 или V5 нельзя получить?)) и можно ли заменить транзистоор например на IRLML2803??
Транзистор должен подойти. А насчет прошивок v4/v5 – они только на продажу.
Понятно, спасибо! Будем пробовать))
добрый день. может есть печатная плата
увы, мой собран на макетке-) можно легко развести в Sprint Layout.
Отличная штука! Купил товарищу в подарок, он любит такого рода штуковины, в честь поездки в Чернобрь. Отлично погуляли с этим дозиметром по зоне. Работал хорошо, у нас с собой была еще Терра П – так что получился своего рода тест) Оба дозиметра работали на ура. Но кружка, за счет неординарного корпуса и стоимости однозначно фоварит.
Спасибо, стараюсь) Надо будет самому съездить 26 апреля, а то делаю, тестирую, а в Чернобыль еще не съездил ;)
Спасибо за статью, всегда рад почитать вас!
А при использовании Attiny261 нужно что-либо в прошивке править?
да, ацп нормально работать не будет(
Дропбокс чего-то прошивку v.3 не отдает. Вас не затруднило бы выслать на почту или еще какими альтернативными методами?
А также не подскажете, что именно для 261 камня в исходниках исправить надо?
Уже должно работать)
Так прошивка запаролена? Пароль-то где брать?
ASyS
Спасибо
Не могу скачать прошивку, если автора не затруднит, скиньте мне пожалуйста ее на почту Lyav2008@ukr.net.
За ранние спасибо.
http://www.ex.ua/141042169809
А прошивка V3 она для индикаторов с общим катодом или с общим анодом?
да
Да это общий катод или анод?
Общий катод
Уважаемый автор! Просьба указать фузы при прошивке контроллера
Кварц интернал на 8Мгц. А остальное по умолчанию)
Спасибо )
А можно где-то взять исходники?
смотря для чего, если для доработки – пишите в соц сети мне, пообщаемся
Доброго времени суток.
Подскажите пожалуйста каким проводом мотать трансформатор и на каком сердечнике?
Что делает кнопка S2?
Спасибо.
кнопка – отключение звука, последовательно с бузером. Сердечник не важен (брал с материнской платы, дроссель), провод можно и очень тонкий (там мкА)
Собрал две такие модели, что было при наладке: 1.трансформатор подбирал долго, в итоге оптимально- 15вит/800 вит. 2.Сделал 2 выключателя- один на общее включение, второй- звук. Сделал кнопку сброса показаний( на выход ресет через резистор 10к идущий на землю)- в инете есть схема, гуглите дозиметр на аттини26. Т.К. для полноценного сигнала баззера( он же генератор, он же пищалка)не хватает кратковременного и низкого скачка напряжения- запитал его через кп505а(исток-земля, сток-пищалка, затвор на 1 вывод тиньки) и поставил конденсатор на 220мкФ в параллель пищалки. 3.Также к выводу 1 тиньки подключил сверхъяркий светодиод диаметром 10мм, сточил его линзочку в плоскость и нарисовал темным лаком значок радиации. В целом схема наладки не требует. И еще-хватает 2х ступеней умножителя. Автору-большое спасибо!
