- 2010 год: решил собрать себе красный “жгущий” лазер. Поджигает спички и прожигает пластмассу..
- Но тут облом, оптики Aixiz нет, знакомых токарей нет…вообщем решил собрать из того что есть. Чем полезна эта статья?! – Вы можете с легкостью повторить!)
- Причем все сделано из того, что можно купить на любом рынке, и это все подобрано так, что почти ничего не нужно пилить, точить и т.п…
Начну с благодарностей:
Богу – за то, что не дал мне спалить глаз.
Всем, за то, что читают сейчас этот пост)))
Продолжу с того, что необходимо:
- ЛД (Я купил привод 20х Pioneer за 10 грн. в Киеве, собственно за счет цены и решил собирть).

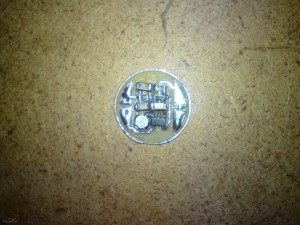

- Драйвер – NCP1529. Цена (Киев) около 25 грн. выходит (это с учетом расхода фоторезиста и текстолита).
- Корпус – Китайский фонарь. Взял такой нерабочий тоже за 10 грн.
- Оптика – лазерная “двухстволка”, можно с пластиковой гайкой, и китайская стандартка, НО с латунной головкой под оптику (брал нерабочую, рабочая 20 грн). Цена 10+10=20 грн.
- Шайба – 50 коп.
Итого вышло 66 грн. за все (8.3$).
Сборка фонаря не требует описания, а вот с оптикой делаем так:

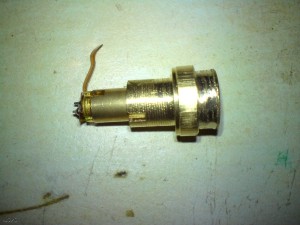

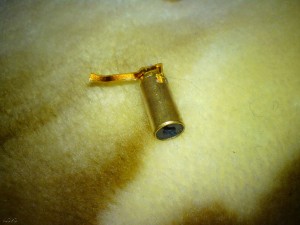

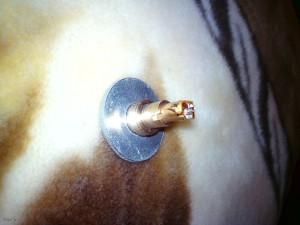

Латунная втулка с линзой от двухстволки – в нее как раз ИДЕАЛЬНО входит OpenCan (наш ЛД). Видно на фото внизу.
Подаем напряжение, смотрим точку, потом выключаем и настраиваем фокус (ТОЛЬКО ТАК!!).
ПРИМЕЧАНИЕ: Я подавал 2В, все таки с глазами надо быть аккуратным, светит уже неплохо при таком напряжении, и я таки умудрился полоснуть себе в глаз (диод был на проводках и упал со стола), повезло что не в сам глаз, а на белковую его часть, так что обошлось неприятными ощущениями. Учтите – один засвет, и ВСЕ!

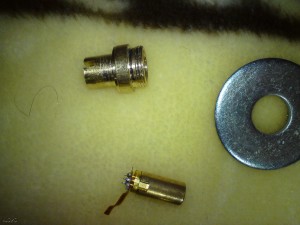

Далее берем вторую лазерку с латунной оптикой и убираем оттуда линзу. Я выбивал гвоздем, т.к. гайку не снять, она залита.
Преимущества – пружинный прижим лазера!
Т.е. вопрос охлаждения и крепления решен.
Теперь питание:
Лазер штука чувствительная. Поэтому аккуратно со статикой при пайке.
Нюансы:
- Чтобы кнопка у фонаря работала на 100% – разбираем ее и делаем напайки на контакты (это необязательный шаг).

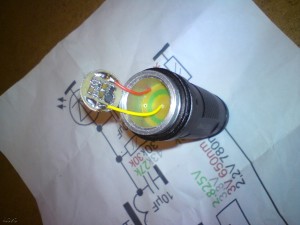

- Драйвер на NCP1529 номиналы брал такие как на схеме ниже (указаны красным).

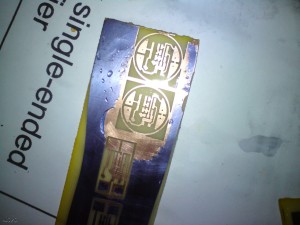

- Платe разводите сами, у меня ее нет.

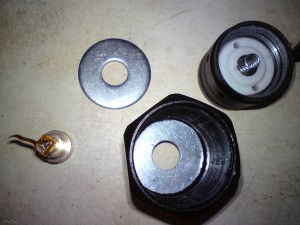

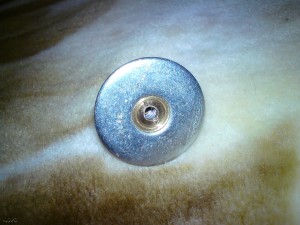

- Шайбу возможно придеться сточить напильником немного, чтобы они влезла в голову фонаря.
P.S. И главное, лазер – ничто, по сравнению со зрением! Берегите его!!
Всем удачи) Лучше не повторяйте:)
