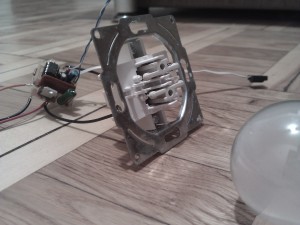

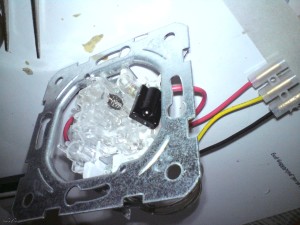

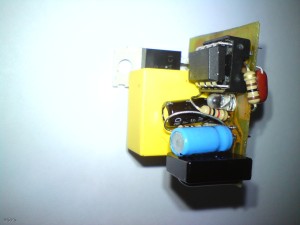

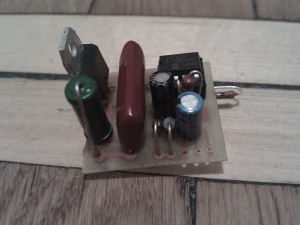

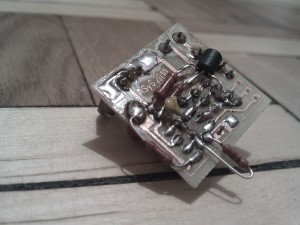

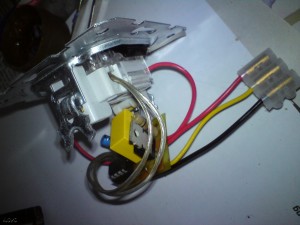

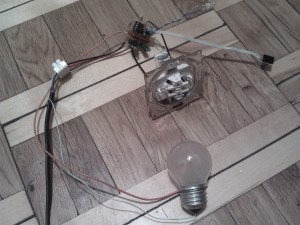

- Один из любимых проектов. Это устройство позволяет управлять светом с любого бытового пульта ДУ.
- Для дома то что нужно) Не знаю как раньше без этого жил…
- На видео – первая версия 2010 года
Функции:
- Плавно включается свет
- Плавно отключается свет
- Настройка под любой ИК пульт
- Регулировка яркости в 10 уровнях
- Предыдущий режим уровня запоминается при следующем включении
- Таймер автовыключения 2 мин.
- ON / OFF контроль с кнопки.
Выбор кнопок на пульте:
После подключения Вам необходимо запрограммировать кнопки пульта дистанционного управления.
1. Держите кнопку (выключатель) в течение 11 секунд, чтобы устройство ввело режим программирования. После светодиод начнет быстро мигать, и свет загорится на 30%.
Теперь в течении 11 секунд нажимайте нужные кнопки:
- ON / UP (+)
- DOWN (-)
- SLEEP (Режим сна)
- OFF (Выкл.)
- После этого дождитесь пока LED перестанет мигать.
Если Вас не устраивает Ваш выбор кнопок пульта, можно повторить процедуру программирования.
Таймер сна:
Таймер будет активирован при нажатии на кнопку (выключатель) на 2 сек, или нажав соответствующую кнопку на пульте дистанционного управления.
Отключение таймера осуществляется так же, как и активация.
Есть возможность увеличить / уменьшить уровень яркости, когда таймер отключения активирован.
При нажатии на кнопку SLEEP – яркость установится на 60%.
Файлы:

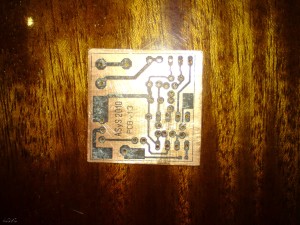

Скачать схемы и плату
