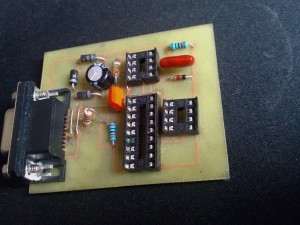

Хороший и простой программатор для начинающего радиолюбителя. Для моих запросов его вполне хватает)

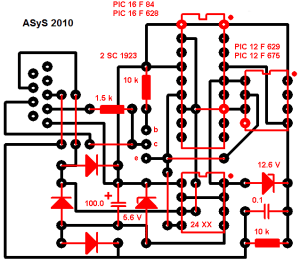

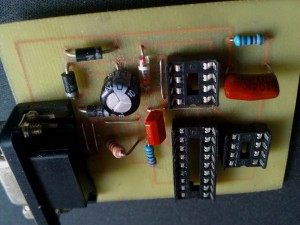

Ниже представлена печатная плата с расположением элементов программатора для PIC микроконтроллеров.
По ней можно собрать данное устройство.
Примечание:
Если не работает с PIC16 то попробуйте так:

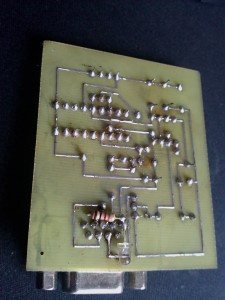

- Если смотреть на вид со стороны пайки (панелька для PIC16F84(628)) к контакту 15 и 17 дорожки необходимо стереть.
- Если тока COM порта не хватает (бывает на новых материнках), то все резисторы номиналом 10К заменить на меньшие (вплоть до 4.6К).
- Вот плата в *.Lay
Возможные замены:
- Стабилитрон на 12,6 в может быть заменен на 13 в.
- Емкость 0,1 мкф также может быть заменена на большую.
- Транзистор 2SC 1923 может быть заменен на КТ 315.
- Диоды применены 1N4007.
