Подсветка для колес велосипеда)

Что это и как это?

• Подсветка на спицы для велосипеда.
• Выглядит как некое подобие неона, хотя используются исключительно светодиоды.

Что нам понадобится для повторения?

1. Светодиоды сверхяркие, диаметром 5мм. – 18 шт. Цвета на Ваше усмотрение)
2. Резисторы ограничивающие ток (номинал зависит от цвета, расчет ниже) – 18 шт.
3. Теромусадки 7-8 мм, 10-15 мм  – 1 метр каждой.
4. Провод двухжильный с изоляцией (любой гибкий медный) – 2,5 метра.
5. Хомутики (пластмассовые стяжки) 100 мм – 1 уп.
6. Батарейный отсек с переключателем на 3 батарейки АА – 2 шт (на каждое колесо).
7. 6 батареек АА.
8. Трубочки для коктейля белые, 5 мм. – 18 шт.
9. Резинка для одежды 50 см (как в трусах).
10. Лак для ногтей белый или серебро с блестками.

  Сборка:

1. Чтобы превратить трубку для коктейля в светодиодную трубку достаточно отрезать ножницами небольшой ее участок как раз по длине спицы.
2. В один конец засовываем наши светодиоды, в другой заглушки диаметром 5 мм, и длинной не более 5 мм.
3. Предварительно окрашиваем их торец (заглушек) лаком (это нужно для равнормерного распределения света по трубке).
4. Собираем трубки согласно рисункам ниже:

Теперь нужно расчитать номинал резисторов:

• Светодиод должен иметь резистор последовательно соединенный резистор (схема ниже).
• Резистор R (точнее его номинал или сопротивление) определяется по формуле :
• R = (Vs – Vl) / I
• Vs = напряжение питания
• Vl = прямое напряжение, расчётное для каждого типа диодов:

1. Красный: 2.5-3
2. Зеленый: 3-3.5
3. Желтый: 2.7-3.6
4. Синий: 3.2-3.8
5. Белый: 3.5-4

Внимание: Это примерно!

• I = ток светодиода (скорее всего 20мA, лучше спросите у продавца).
• Если номинал сопротивления не получается подобрать точно, тогда возьмите резистор с большим номиналом.
• Схема этой радости (это одна трубка, остальные просто подключайте также паралельно к батареям):

Установка:

• Места спаек и крепления светодиодов нужно заизолировать,
• Проще всего натянуть термоусадочные трубки и нагреть их зажигалкой.
• После этого они примут обтекаемую форму по рельефу)
• Трубки крепить тремя пластиковыми хомутами к спицам
• В отсеке для батарей, на уровне крайних двух, по бокам, делаете 4 отверстия по 3 мм.
• В них нужно укрепить резинку для одежды (трусов -) ) и НАТЯНУТЬ за спицы (в месте их пересечения).
• Отсек должен держаться ЖЕЛЕЗНО.
• Если на скорости он отлетит, сами понимаете…

Для заглушек были использованы ненужные светодоиды + лак для ногтей.

После пайки и термоусадок:

ВНИМАНИЕ – резинки от фонаря это НЕ крепление – это защита. Она необязательна, все итак отлично работает.

Включаем, смотрим)))

Крепим трубки так:

Лучше прокрутите колесо по максимуму, чтобы проверить как все держится) Хорошо прикрепленная подсветка прекрасно справляется с ливнем, ямами, бровками.

Вот и все) Теперь нужно наслаждаться)))

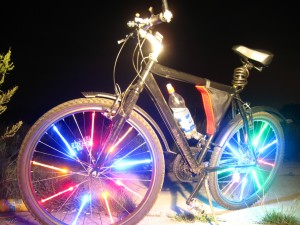

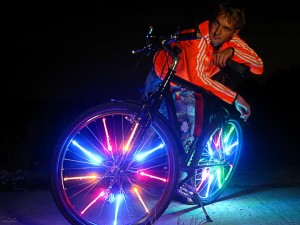

Немного фото:
