…Можно купить китайские стерео колонки на “20Вт” (почему в кавычках, читайте дальше), а можно попробовать собрать для себя любимого целый домашний кинотеатр на 60Вт за ту же цену=) Причем качество звука будет на порядок выше!
Что нам нужно знать для начала:
Есть определенные х-ки любых усилителей, и вкрадце опишу каждую из них
- Мощность – измеряется в Вт (Ватт), и она определяет скорее энергопотребление, нежели МАКСИМАЛЬНУЮ ГРОМКОСТЬ. Хотя определенные зависимости (соотношения) есть.
- Громкость – измеряется в дБ (ДециБелла), тут все понятно.
- Частотный диапазон – оно же полоса пропускания, в Гц (Герц), определяет диапазон частот, на которых работает усилитель (УНЧ). В идеале от 10 до 22 000 Гц.
- Коэффициенты искажений (в %) отображают, насколько точно выходной сигнал будет соответствовать тому что подано на вход.
- Мощность усилителя должна примерно соответствовать мощности динамика (колонки), если она будет меньше – при перегрузке УНЧ, высокие частоты могут нарушить динамик, а если больше – порвать диффузор.
Мощности УНЧ указываются реальные (номинал), с колонками все обстоит немного иначе, а именно:
- DIN – примерно соответствует номинальной мощности, в нашем понимании, это реальная мощность, которая и должна соответствовать мощности УНЧ. Производители колонок ее не указывают!
- RMS (Rated Maxmum Sinusoidal) – максимальная (предельная) мощность – мощность, при которой усилитель или колонка может работать в течение ОДНОГО часа без физического повреждения. Выше DIN на 20-25%, ее указывают на качественных товарах.
- PMPO (Peek Music Power Output)- ЗАПРЕДЕЛЬНАЯ – мощность, которую динамик может выдержать в течение 1 секунды без физического повреждения. В 10 – 20 раз выше DIN.
А теперь ВНИМАНИЕ – многие музыкальные центры, усилители с “120Вт мощности” указаны в PMPO. А сколько же там “честных” в действительности? Да по 6 Вт РЕАЛЬНОЙ мощности на динамик, в лучшем случае!
А теперь, когда чуть-чуть уже понимаем что и как – начинаем готовиться к сборке)
По сути 5.1 система (как в кинотеатре), это 6 отдельных каналов (усилителей), 5 из них имеют широкую полосу пропускания, и 1 ограничен ФНЧ (фильтр низких частот), и называется он как?! Правильно САБВУФЕР (от слова гавкать…=) ) Это и есть та колонка, что заставляет наш диван подпрыгнуть, а форточку открыться во время очередного взрыва в новом выскоспецифектном фильме)
Из того что сказано выше думаю понятно, что нам нужно 5 “слабых” каналов (по 10 Вт хватит для комнаты 20 кв.м), и один самый мощный (можно и 100Вт). Не забываем что мощности все указаны в DIN! (т.е. это что то сравнимое с 3000 Вт на китайском музыкальном центре).
Стоит поделить усилитель на такие блоки:
- Передние и задние каналы
- Центральный канал
- Сабвуфер

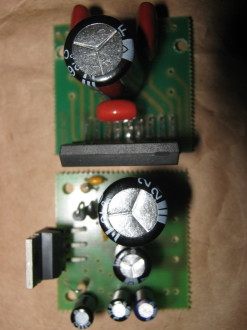

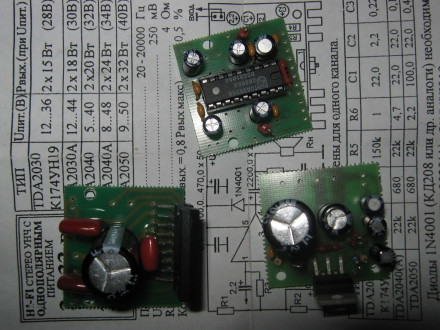

Блок 1 собирается на отличной микросхеме TDA1558, это аж 4 независимых канала по 11 Вт, из ВСЕГО 5 (!) деталей!
- Микросхема – TDA1558Q (можно и 1555Q)
- Конденсатор 0.1 мкФ
- Конденсатор 0.33 мкФ x 2 (IN L, IN R)
- Электролитический конденсатор 1000-6800 мкФ (больше – лучше) на 16 или более В.

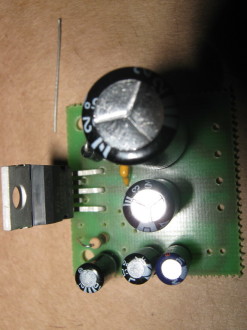

Блок 2 – центральный канал (он же голосовой) неплохо собрать на TDA2030 (тут деталей побольше, но и мощность в 14Вт будет не лишней)

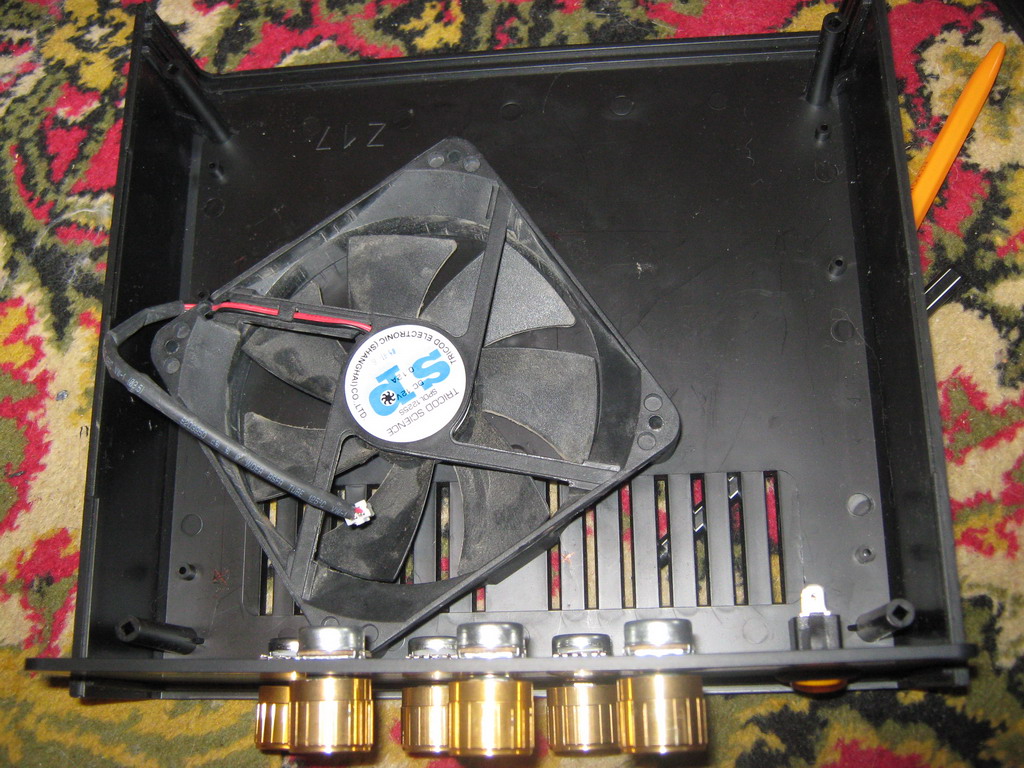

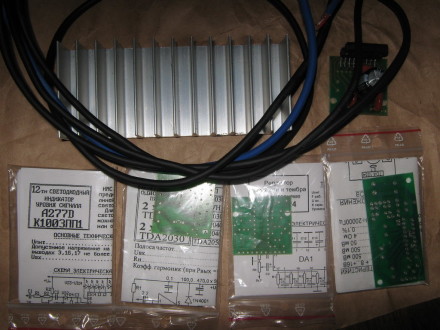

- Для охлаждения микросхем ОБЯЗАТЕЛЬНО понадобится радиатор. Можно применить радиатор, например от процессора в ПК.
- Пару слов по том, как это все “кормить” – вполне подходит любой БП от компьютера на 250Вт))

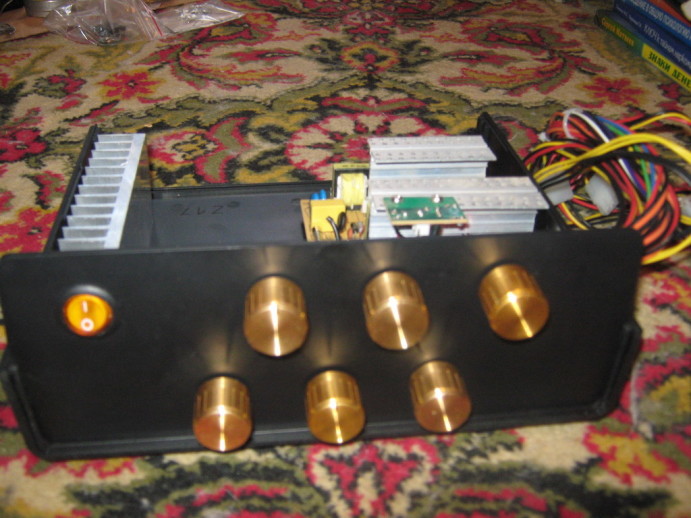

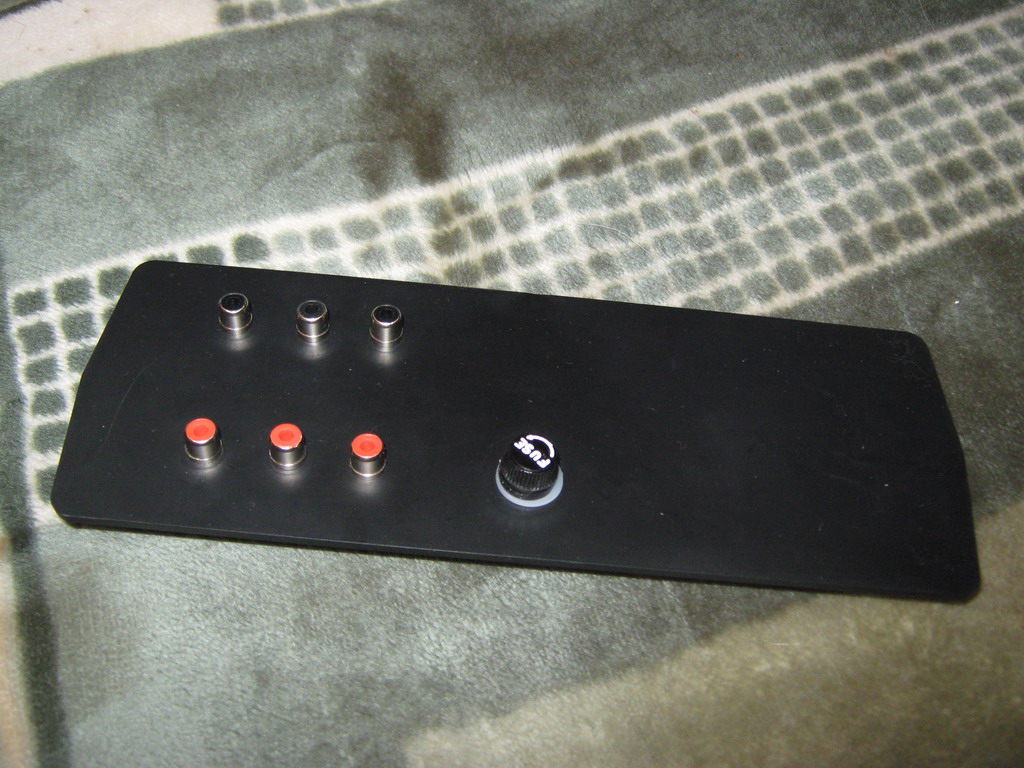

В конце этой части я покажу как это выглядело у меня в 2007 году + схемы и ПП)) Усилитель отлично проработал 3 года, и был разобран по причине покупки комплекта колонок Edifier…
Дальше будет…больше))
Все довольно просто и доходчиво расписано-)
спасибо, старался попроще, но чтобы все было ясно)
А куда, собственно, сабвуфер подключать? Было бы не плохо если бы ты еще выложил схему регулятора громкости.
к фильтру низких частот, это только первая часть, вторую никак не допишу(
Дописали ли статью?
Сделайте пожалуйста подробнейшую инструкцию – очень понравилась идея
Так и не дописал, увы, времени мало сейчас(
блин я по такому же принципу собираю , только без саба , 4 колонки по 40 ватт на 2х нискочастотные динамики и на 2х средние и высокие и ещё центральная это 2 по 25 ватт средние частоты там и усилок вместе с мультимедийным проигрывателем и флешки и блютуз и радио , блин опупенная штука получается ,ещё думаю в дальнейшем сделать саб к этому ватт на 50 где то .
ну так а работают микросхемы нормально ? потому что у меня всетаки при паралельном подключении к питанию сгорели все микросхемы , и нечего не получилось
Работали нормально, усилитель подарил. Ничего не сгорало.
Добрый день! Вторая часть статьи ожидается? Есть акустика 5.1, а усилка нет, хотелось бы их применить)
увы, нет( я этим уже не занимаюсь
