Самодельная лазерная указка на 200 мВт

  • 2010 год: решил собрать себе красный «жгущий» лазер. Поджигает спички и прожигает пластмассу..
  • Но тут облом, оптики Aixiz нет, знакомых токарей нет…вообщем решил собрать из того что есть. Чем полезна эта статья?! — Вы можете с легкостью повторить!)
  • Причем все сделано из того, что можно купить на любом рынке, и это все подобрано так, что почти ничего не нужно пилить, точить и т.п…

Начну с благодарностей:
Богу — за то, что не дал мне спалить глаз.
Всем, за то, что читают сейчас этот пост)))

Продолжу с того, что необходимо:

  • ЛД (Я купил привод 20х Pioneer за 10 грн. в Киеве, собственно за счет цены и решил собирть).
  • Драйвер — NCP1529. Цена (Киев) около 25 грн. выходит (это с учетом расхода фоторезиста и текстолита).
  • Корпус — Китайский фонарь. Взял такой нерабочий тоже за 10 грн.
  • Оптика — лазерная «двухстволка», можно с пластиковой гайкой, и китайская стандартка, НО с латунной головкой под оптику (брал нерабочую, рабочая 20 грн). Цена 10+10=20 грн.

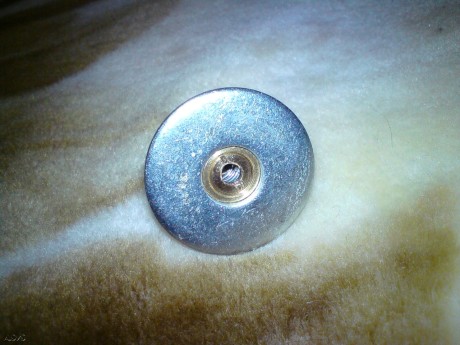

  • Шайба — 50 коп.

Итого вышло 66 грн. за все (8.3$).

Сборка фонаря не требует описания, а вот с оптикой делаем так:

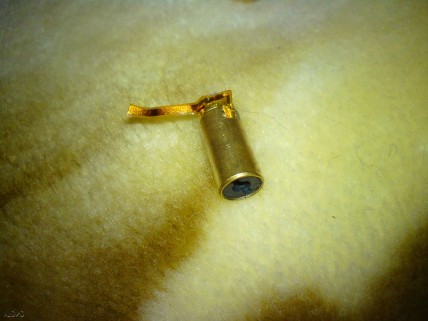

Латунная втулка с линзой от двухстволки — в нее как раз ИДЕАЛЬНО входит OpenCan (наш ЛД). Видно на фото внизу.
Подаем напряжение, смотрим точку, потом выключаем и настраиваем фокус (ТОЛЬКО ТАК!!).

ПРИМЕЧАНИЕ: Я подавал 2В, все таки с глазами надо быть аккуратным, светит уже неплохо при таком напряжении, и я таки умудрился полоснуть себе в глаз (диод был на проводках и упал со стола), повезло что не в сам глаз, а на белковую его часть, так что обошлось неприятными ощущениями. Учтите — один засвет, и ВСЕ!

Далее берем вторую лазерку с латунной оптикой и убираем оттуда линзу. Я выбивал гвоздем, т.к. гайку не снять, она залита.

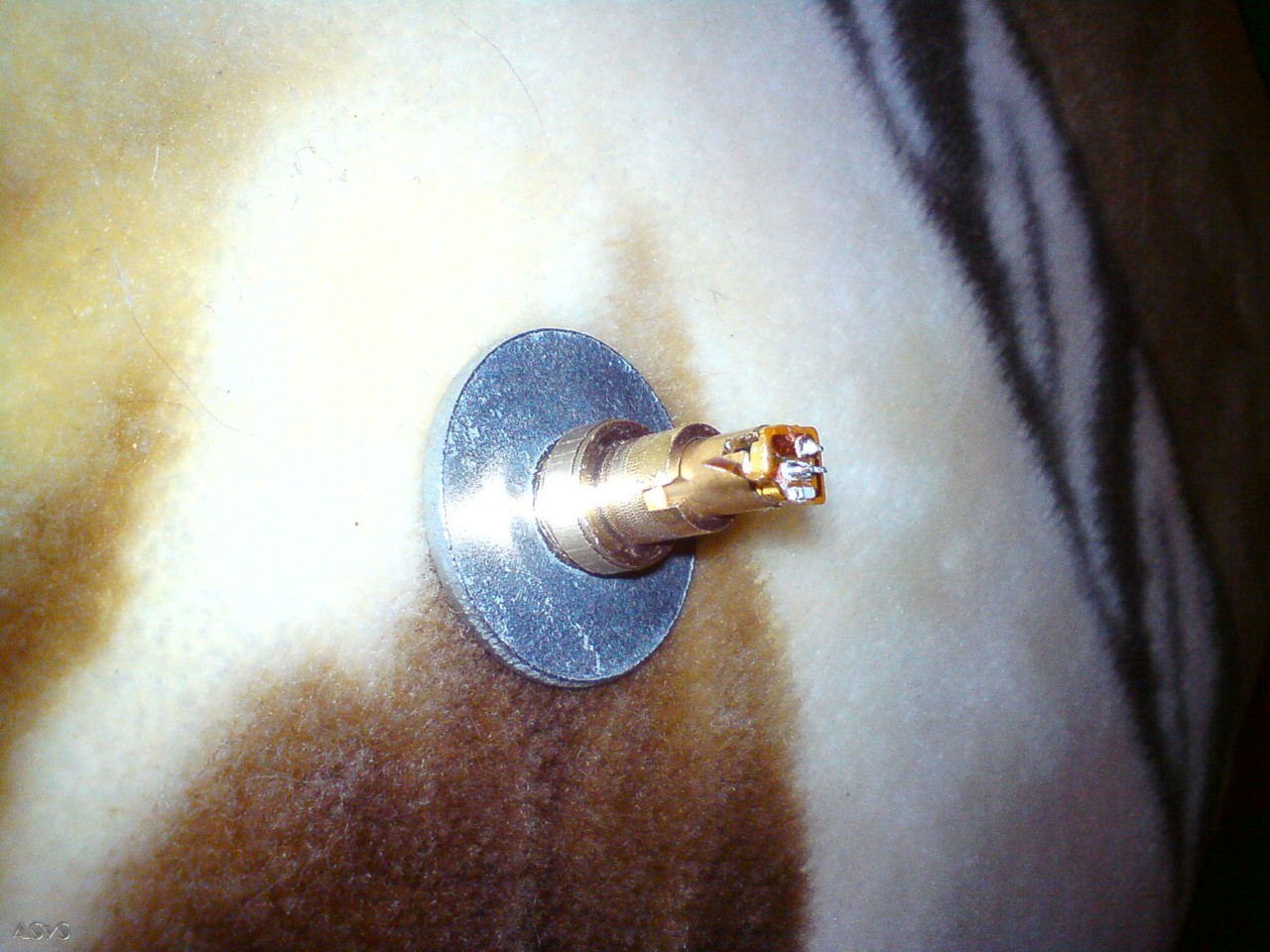

Преимущества — пружинный прижим лазера!
Т.е. вопрос охлаждения и крепления решен.

Теперь питание:

Лазер штука чувствительная. Поэтому аккуратно со статикой при пайке.

Нюансы:

  • Чтобы кнопка у фонаря работала на 100% — разбираем ее и делаем напайки на контакты (это необязательный шаг).
  • Драйвер на NCP1529 номиналы брал такие как на схеме ниже (указаны красным).

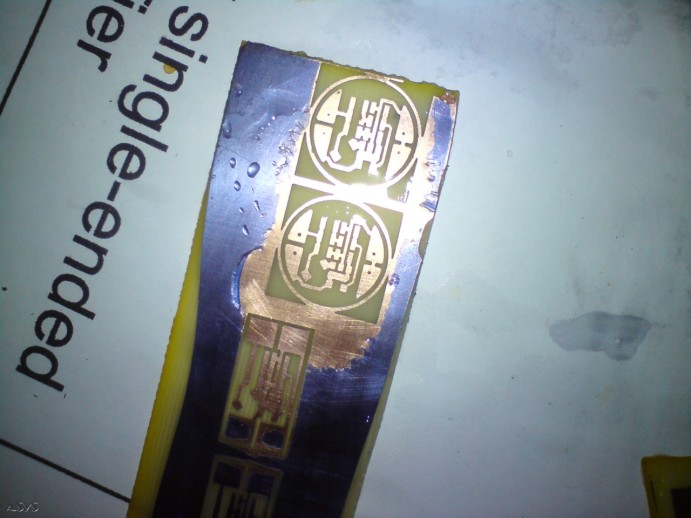

  • Платe разводите сами, у меня ее нет.
  • Шайбу возможно придеться сточить напильником немного, чтобы они влезла в голову фонаря.

P.S. И главное, лазер — ничто, по сравнению со зрением! Берегите его!!

Всем удачи) Лучше не повторяйте:)

#asys #diy #laser #dvd #howto #danger
