Программатор для PIC микроконтроллеров (COM)

Хороший и простой программатор для начинающего радиолюбителя. Для моих запросов его вполне хватает)

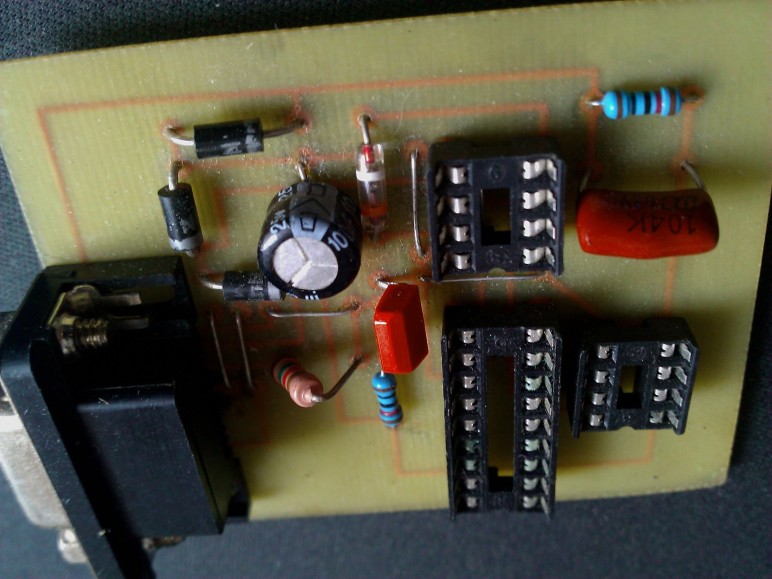

Ниже представлена печатная плата с расположением элементов программатора для PIC микроконтроллеров.
По ней можно собрать данное устройство.

Примечание:

Если не работает с PIC16 то попробуйте так:

  1. Если смотреть на вид со стороны пайки (панелька для PIC16F84(628)) к контакту 15 и 17 дорожки необходимо стереть.
  2. Если тока COM порта не хватает (бывает на новых материнках), то все резисторы номиналом 10К заменить на меньшие (вплоть до 4.6К).
  3. Вот плата в *.Lay

Возможные замены:

  • Стабилитрон на 12,6 в может быть заменен на 13 в.
  • Емкость 0,1 мкф также может быть заменена на большую.
  • Транзистор 2SC 1923 может быть заменен на КТ 315.
  • Диоды применены 1N4007.
