Подсветка для колес велосипеда)

Что это и как это?

  • Подсветка на спицы для велосипеда.
  • Выглядит как некое подобие неона, хотя используются исключительно светодиоды.

Что нам понадобится для повторения?

  1. Светодиоды сверхяркие, диаметром 5мм. — 18 шт. Цвета на Ваше усмотрение)
  2. Резисторы ограничивающие ток (номинал зависит от цвета, расчет ниже) — 18 шт.
  3. Теромусадки 7-8 мм, 10-15 мм  — 1 метр каждой.
  4. Провод двухжильный с изоляцией (любой гибкий медный) — 2,5 метра.
  5. Хомутики (пластмассовые стяжки) 100 мм — 1 уп.
  6. Батарейный отсек с переключателем на 3 батарейки АА — 2 шт (на каждое колесо).
  7. 6 батареек АА.
  8. Трубочки для коктейля белые, 5 мм. — 18 шт.
  9. Резинка для одежды 50 см (как в трусах).
  10. Лак для ногтей белый или серебро с блестками.

  Сборка:

  1. Чтобы превратить трубку для коктейля в светодиодную трубку достаточно отрезать ножницами небольшой ее участок как раз по длине спицы.
  2. В один конец засовываем наши светодиоды, в другой заглушки диаметром 5 мм, и длинной не более 5 мм.
  3. Предварительно окрашиваем их торец (заглушек) лаком (это нужно для равнормерного распределения света по трубке).

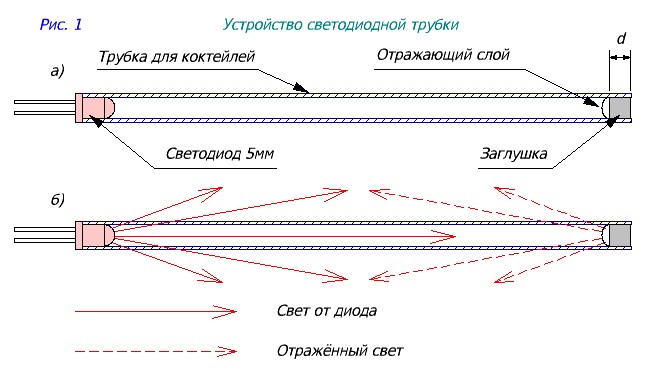

  4. Собираем трубки согласно рисункам ниже:

3414-1-f[1] 3414-2-f[1]



Теперь нужно расчитать номинал резисторов:

  • Светодиод должен иметь резистор последовательно соединенный резистор (схема ниже).
  • Резистор R (точнее его номинал или сопротивление) определяется по формуле :
  • R = (Vs — Vl) / I
  • Vs = напряжение питания
  • Vl = прямое напряжение, расчётное для каждого типа диодов:
  1. Красный: 2.5-3
  2. Зеленый: 3-3.5
  3. Желтый: 2.7-3.6
  4. Синий: 3.2-3.8
  5. Белый: 3.5-4

Внимание: Это примерно!

  • I = ток светодиода (скорее всего 20мA, лучше спросите у продавца).
  • Если номинал сопротивления не получается подобрать точно, тогда возьмите резистор с большим номиналом.
  • Схема этой радости (это одна трубка, остальные просто подключайте также паралельно к батареям):

3415-1[1]

Установка:

  • Места спаек и крепления светодиодов нужно заизолировать,
  • Проще всего натянуть термоусадочные трубки и нагреть их зажигалкой.
  • После этого они примут обтекаемую форму по рельефу)
  • Трубки крепить тремя пластиковыми хомутами к спицам
  • В отсеке для батарей, на уровне крайних двух, по бокам, делаете 4 отверстия по 3 мм.
  • В них нужно укрепить резинку для одежды (трусов -) ) и НАТЯНУТЬ за спицы (в месте их пересечения).
  • Отсек должен держаться ЖЕЛЕЗНО.
  • Если на скорости он отлетит, сами понимаете…
Выглядит сборка так (последовательные фото):

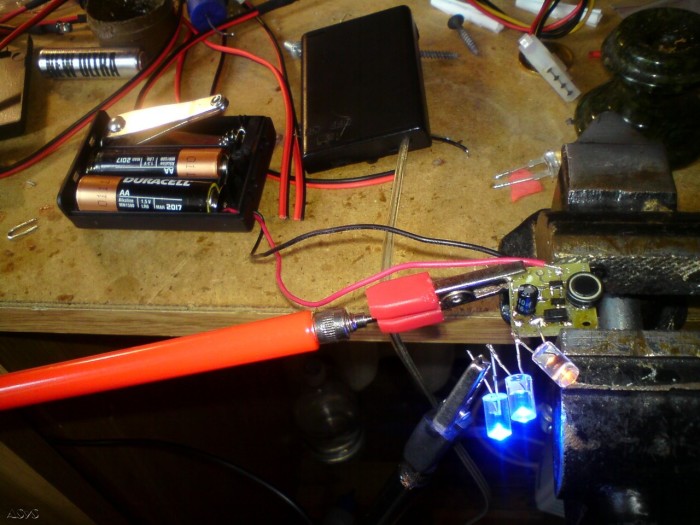

Проверка работы (тут использую другой принцип питания (ztxc310), но он сложнее, посему рассказываю о простом)

EV5FhdYVNuo

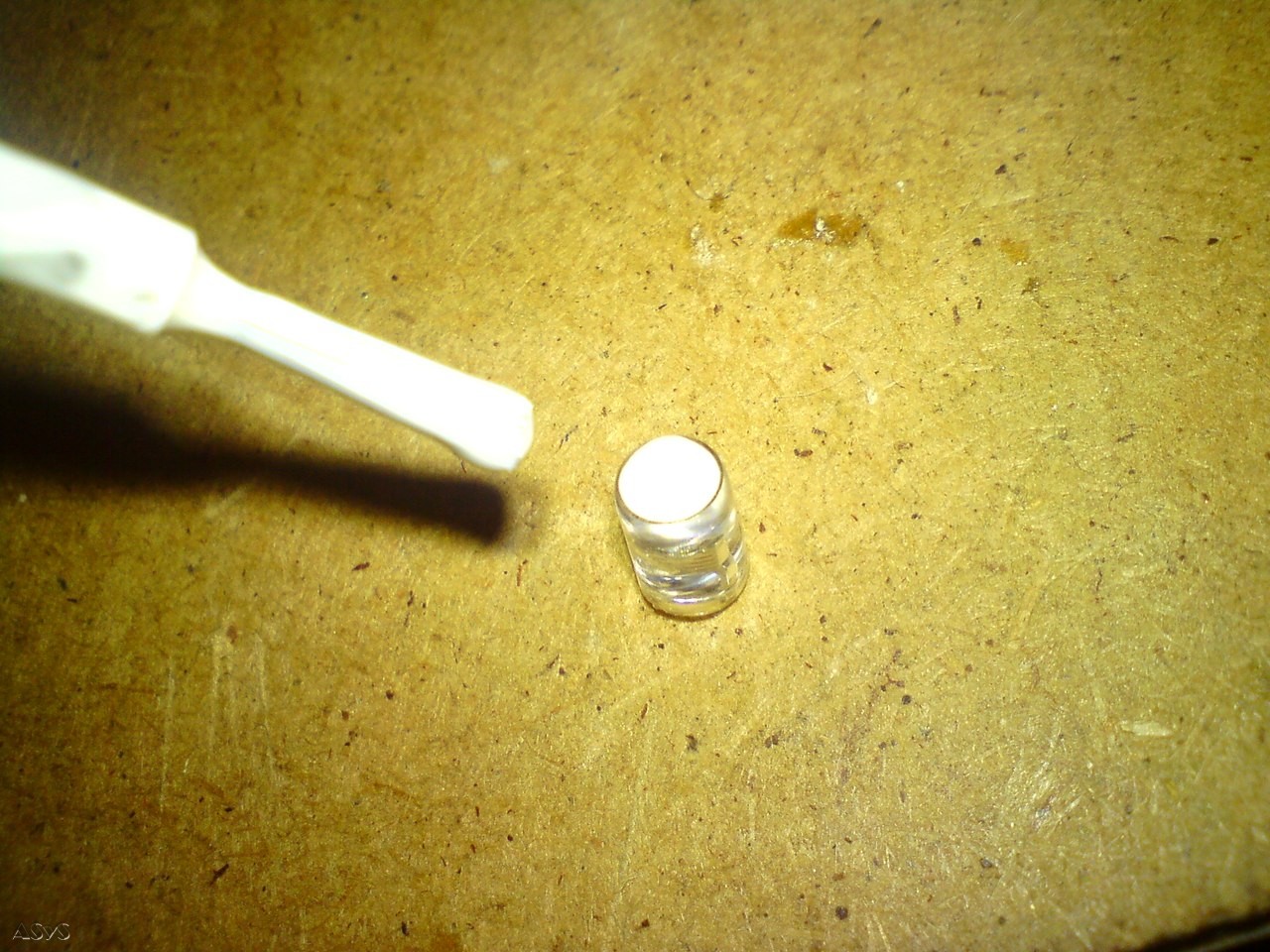

Для заглушек были использованы ненужные светодоиды + лак для ногтей.

WZ5OBvVuWV8

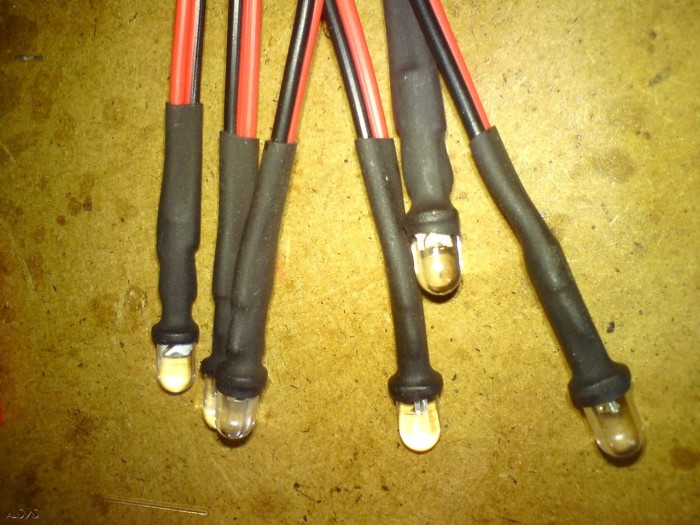

После пайки и термоусадок:

qKgpor38pKk

ВНИМАНИЕ — резинки от фонаря это НЕ крепление — это защита. Она необязательна, все итак отлично работает.

IAP02479

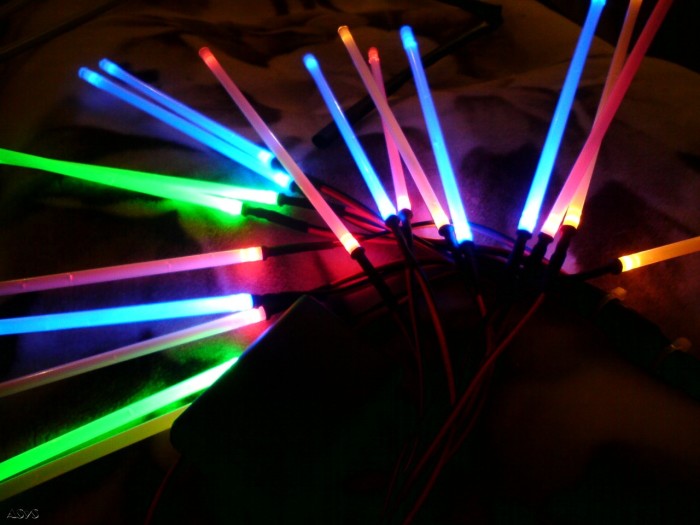

Включаем, смотрим)))

B9s57w6wIUM

IAP02468

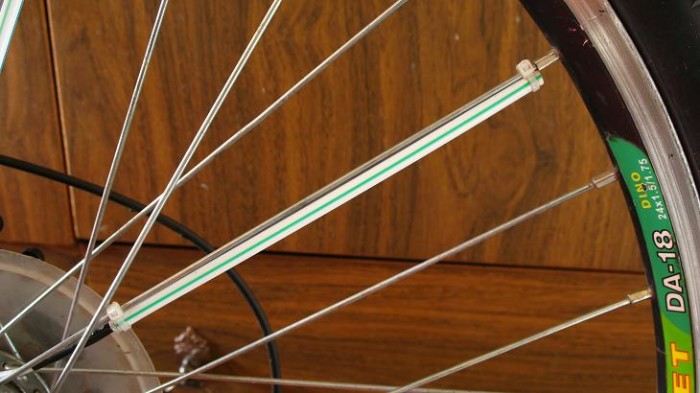

Крепим трубки так:

3414-3-f

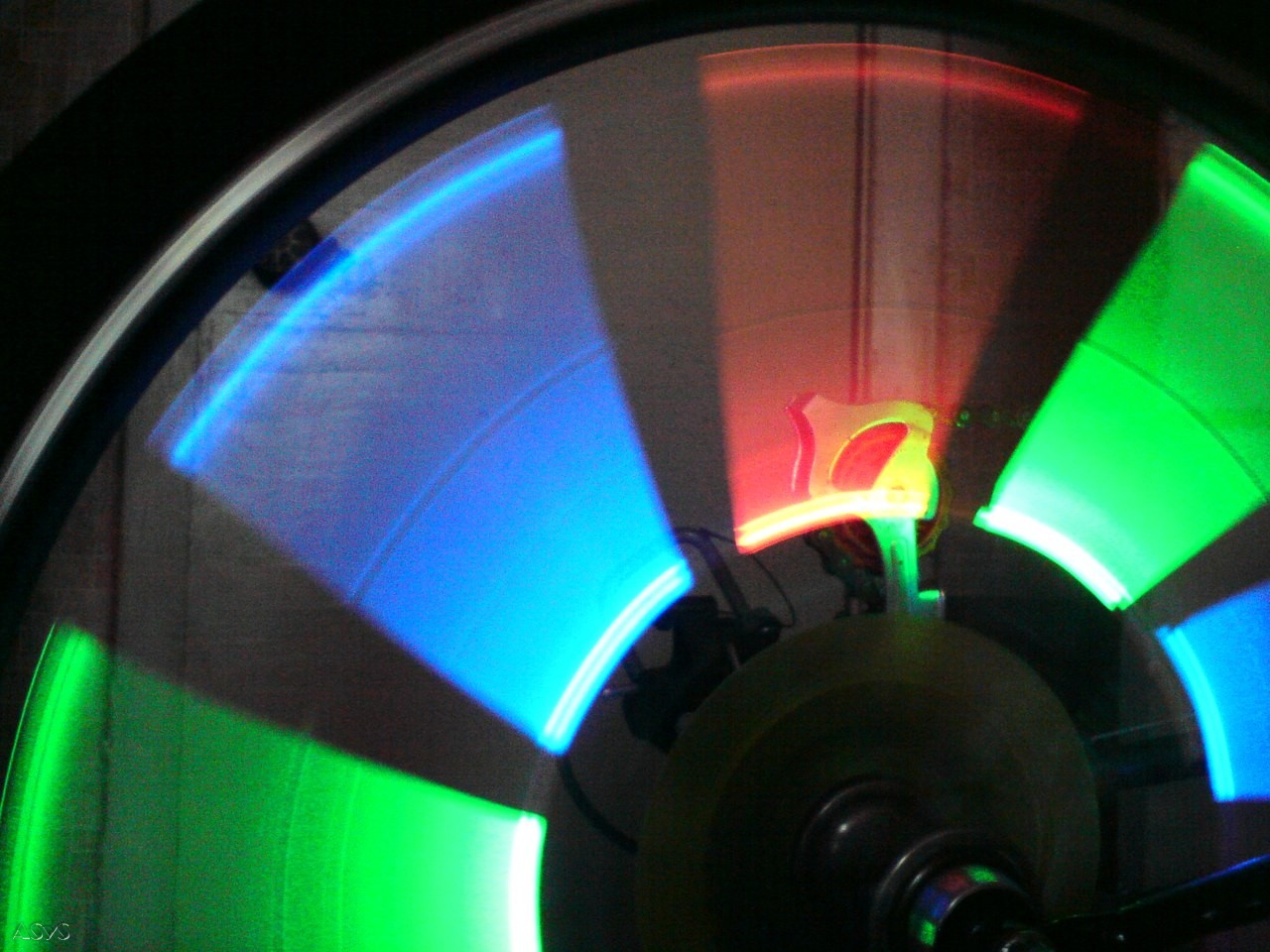

Лучше прокрутите колесо по максимуму, чтобы проверить как все держится) Хорошо прикрепленная подсветка прекрасно справляется с ливнем, ямами, бровками.

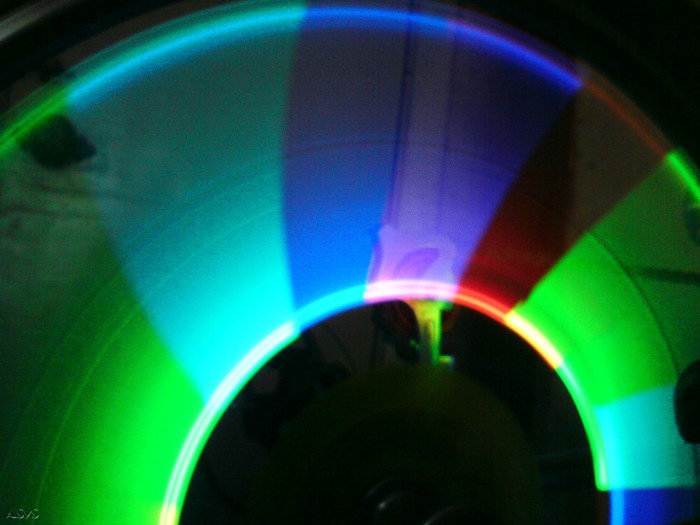

cclqJl-BkJg

I-jgNe9zINA

Вот и все) Теперь нужно наслаждаться)))

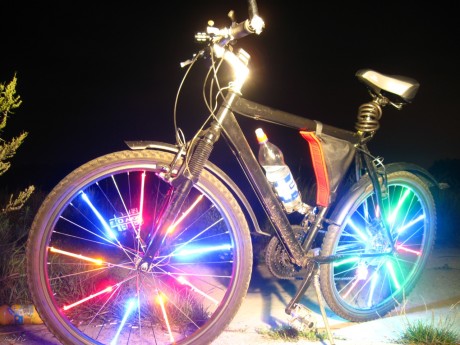

Немного фото:

#asys #bike #fun #colour

9 комментариев “Подсветка для колес велосипеда)

  1. Изготовил такую штуку. ничего сложного. но времени требует.
    заглушки — делал клеевым пистолетом. белых трубок нет. брал однотонные соломинки. есть идея использовать силиконовые трубки. но это уже дорого.
    одна есть только проблема. на дождь не расчитанно. протечёт батарейный блок. его нужно герметизировать. или закрутить в изоленту. и нужно было бы решить вопрос лёгкого съёма блока с колеса. трубки не мешают и не затекают. а вот блок нужно делать съёмный. то есть про разъём думать.

    1. С дождем справляется если залить плату и контакты лаком. А батарейки вынимать и сушить после. У меня по такой схеме уже 2 года работает. Съемный — в перспективе, но сейчас не вижу смысла.
