Как самому сделать простую цветомузыку на 100Вт лампочках?!

  • Вот такая ЦМУ была собрана в 2008 году)
  • Все что нужно для ее повторения дальше)
  • Цена деталей на 2008 год — около 200 грн.

Техническое описание… (новички читают с пункта «Фильтры»)

В цветомузыкальной приставке изначально 6 каналов. Первый канал собран на транзисторах VT1 и VT2. Сигнал на вход канала поступает с движка переменного резистора R1 включенного во вторичную обмотку развязывающего трансформатора T1.

Поскольку этот канал должен выделять НЧ, на входе его стоит фильтр R5, C1, ослабляющий средние и высшие частоты. За этим фильтром следует так называемый активный фильтр, собранный на транзисторе VT1. Он настроен на пропускание полосы частот примерно от 100 до 800 Гц. Это зависит от емкости конденсаторов C3 и C4 в цепи обратной связи между коллекторной и базовой цепям. Уровень обратной связи, а значит, и степень выделения заданных частот можно регулировать подстроечным резистором R9.

С выхода фильтра сигнал подается через диод VD1 и резистор R10 на базу транзистора VT2. Транзистор открывается, и в цепи его эмиттера начинает протекать ток. В результате открывается и тиристор VS1, в анодную цепь которого включена лампа накаливания EL1, окрашенная в красный цвет.

Паралельно тиристору включаем лампочку меньшей мощности (более чем в 2 раза) — получаем канал фона для НЧ.

Сигнал на второй канал, собранный на транзисторах VT3, VT4,поступает с движка переменного резистора R2. На входе канала стоит разделительный конденсатор С5, пропускающий сигналы средних и высших частот.

Далее следует активный фильтр на транзисторе VT3,настроенный только на средние частоты (от 500 до 2000 Гц), управляющий каскад на транзисторе VT4 и тринистор VS2, включающий лампу EL2 зеленого цвета.

Опять таки впаралеливаем лампу меньшей мощности.

С движка переменного резистора R3 сигнал подается на третий канал, собранный на транзисторах VT5, VT6.

Этот канал реагирует только на сигналы высших частот (от1500 до 5000 Гц) и с помощью тринистора VS3 управляет лампой EL3 синего цвета.

И сюда тоже лампу меньшей мощности.

Фильтры:

Для питания транзисторных каскадов цветомузыки применён двухполупериодный выпрямитель на диодах VD4-VD7.

Можно взять блочный мост (1000Вх1А)- дешево и сердито.

Выпрямленное напряжение фильтруется цепью C12, C11, R26 и стабилизируется двумя последовательно соединёнными стабилитронами VD2, VD3. Вместо всего этого можно взять просто конденсатор на 4700 мкф. 25 В.

Переменное напряжение на выпрямитель снимается со вторичной обмотки понижающего трансформатора питания T2. Осветительные лампы и тиристоры подключены к другому двухполупериодному выпрямителю на диодах VD10-VD13 (Или к выпрямительному блоку на 10+ Ампер).

Замены:

  • Вместо КТ315Г можно применить другие кремниевые транзисторы структуры n-p-n статистическим коэффициентом передачи тока не менее 50.
  • Конденсаторы – любого типа, оксидные – на номинальное напряжение не ниже указанного на схеме.
  • Тиристоры подходят BT151 и BT169.
  • Трансформатор можно взять любой на 9-10В 0.5А+.
  • R11 — возможно придеться исключить или подобрать более высокий номинал..
  • Переменные резисторы можно взять на 50 кОм.
  • Диоды желательно заменить блочными мостами.

Питание:

  • Трансформатор Т1 можно использовать любой из китайских приборов (например — 220-12В 0.5А).
  • Трансформатором питания Т2 цветомузыки может быть подходящий понижающий трансформатор мощностью 5+ Вт. Диоды можно заменить мостами.
  • Лампы накаливания на напряжение 220 B и мощностью по 100 Вт на основные каналы и по 40 Вт на фоновые.

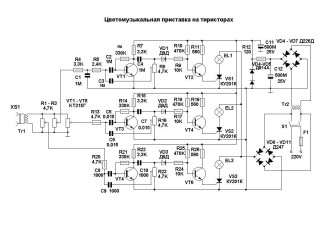

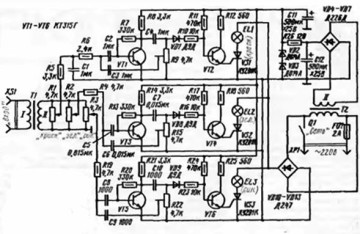

Схема (любая из них):

#diy #asys #howto #color #music #winamp
