Делаем зарядку для телефона от пальчиковых батареек за 15 минут)

  • Зима это время для подготовки к летним походам))
  • Именно сейчас есть время посидеть дома и реализовать все то, о чем мечталось еще летом, но было лень=)

Итак, представлю Вам устройство, которое сможет собрать Ваша девушка, может не за 15 минут, но за час точно)) И это в первый раз)

Что это за устройство?

  • Это зарядка на 4х АА (пальчиковые батарейки или аккумуляторы) для любых устройств с USB (5В).
  • В качестве бонуса — схема кабеля для зарядки аккумулятора устройства от ПК.

Что нам нужно для повторения:

  • Бокс на 4 АА с кнопкой.
  • 4 АА батарейки или (лучше) аккумуляторы*
  • Провод аудио 2.5 мм (круглый, стерео)
  • Светодиод (любой)
  • Резистор гасящий (с расчета для светодиода от источника 6В)
  • Для красного — 470 Ом, синего — 300 Ом.

Примечание: аккумуляторы ТОЛЬКО NiCD — их можно садить в «0». NI-Mh — быстро умрут.

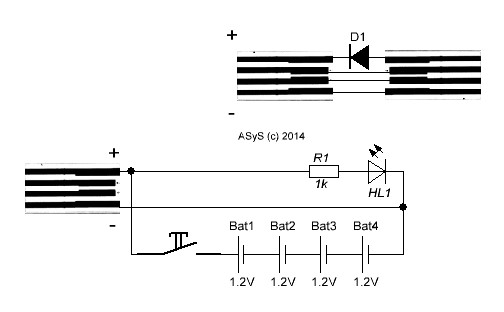

Схема:

batt1[1]

 Удачи) И до связи)

#lifehack #charger #travel #asys
